嬉しい記事ですね。
0
    この前の産縫新聞に掲載されたキャンパスライフさんの記事
    自分の事の様にうれしいですねスケッチアップが役に立っている事が

    | スケッチアップ | 08:10 | comments(0) | trackbacks(0) | - | - |
    使用事例です。
    0
      先日から
      風除けネット施工中です
      仕様は
      レールはトラックレール3号
      単車はベアリング入り単車3号です
      w12MxH6Mx2
      w10MxH6Mx1
      キャンバスはターポスクリーンです
      見積もりに提出したイメージがこちら


      レールの取り付けは溶接不可でH鋼を挟み込むように施工しました
      部材はメーカーネグロスより使用




      施工したのがこちらです








      手前に立っているのが取引商社の営業マンです
      奥に見えるのが当社秘密兵器2号現場からミシンまで才能を発揮させてます
      唯一私の高度なジョークへの突っ込みが浅い事が・・・・・・・((笑))




      | スケッチアップ | 07:43 | comments(0) | trackbacks(0) | - | - |
      産繊新聞のスケッチアップ講座第2回の記事
      0
        スケッチアップに計算機を表示できるプラグインと
        図面枠を紹介します。
         計算機のプラグインはCalc.rb  プラグインにはCalculatorと表示されます


        関数の計算も出来るようです。使わないか??
        | スケッチアップ | 07:35 | comments(0) | trackbacks(0) | - | - |
        産繊新聞のスケッチアップ講座第1回の記事
        0
          おはよございます。
          遅くなりましたが産繊新聞に投稿している記事を掲載したいと思います。
          今回は第1回プラグインの紹介
          続いては角度を記入できるプラグイン

          イメージを作っている時にここに角度を記入したいと思うことはありませんか?

          出来るんですそんなプラグインがあるんで〜す。

          その名はAngular dimension (ツールに表示されます)です

          下図のように赤い3点をクリックすると角度が入力できます
          (注)(求めたい角度の角は必ず2点目にクリックすること)

          (角度は内角が小さい方が表示されます)







          | スケッチアップ | 07:41 | comments(0) | trackbacks(0) | - | - |
          産繊新聞のスケッチアップ講座第1回の記事
          0
            おはよございます。
            遅くなりましたが産繊新聞に投稿している記事を掲載したいと思います。
            今回は第1回プラグインの紹介
            まるで石川五右衛門の斬鉄剣のようなプラグインがあります その名はZorro(ツールに表示されます)どんな場所、箇所でも思いのままにズバッとカットで出来ます。で〜も(お約束事)必ずグループを分解した状態(グループ化していない状態)でしか使えません・・・・・あしからず

            (注)たま〜にエラーで強制終了もあるかな・・自己責任でお願いしますネ

            (そんなプラグイン紹介するなって声が聞こえてきそうですが)使い方によっては便利なプラグインです。











            | スケッチアップ | 07:28 | comments(0) | trackbacks(0) | - | - |
            テントで部屋
            0
              昨年暮れからスタートした仕事がようやく完了しました
              今回倉庫の中にテントで部屋を作るという仕事です
              初めのデザインを考えてほしいといわれ
              私の才能を発揮して・・・・・・・・(笑)
              初期案・・・結構気に入っていただいてほぼこの案で進めることに


              出力して風景とか花とかも入れる案


              打ち合わせの時にイメージを見ながら修正箇所、色、予算などを話し合い
              最終案決定(出力は案は無くなりました)

              1月には決定それから予算取りの書類提出とか認可とかいろいろ有って
              先月着工月末完了しました。



              LEDライトが付きました

              完了です
              | スケッチアップ | 08:15 | comments(0) | trackbacks(0) | - | - |
              介護施設
              0
                おはようございます
                先日から介護施設の倉庫に
                テントで部屋を設置しています
                運動をしたり楽しく過ごすための施設になるそうです
                スケッチアップで提案して現在施工中
                こんな感じになる予定です。が
                実際には外見を一望することはできません(倉庫内に設置しているので)



                | スケッチアップ | 07:25 | comments(0) | trackbacks(0) | - | - |
                糸入り透明
                0
                  会社の営業から頼まれてイメージを製作したのですが
                  頼まれたイメージを勝手に変更して・・・・・・どうしても気に入らなかったので
                  自分のイメージを製作・・・・・・自画自賛症候群?
                  もちろん
                  頼まれた形のテントを後で書こうと思っていたので・・(順番が逆ですね)
                  頼んだ本人は私のパソコンを覗き込んでそれで良い・・・えぁ
                  良いの??
                  って事で私のアイデアで提案するそうです・・・よっしゃと

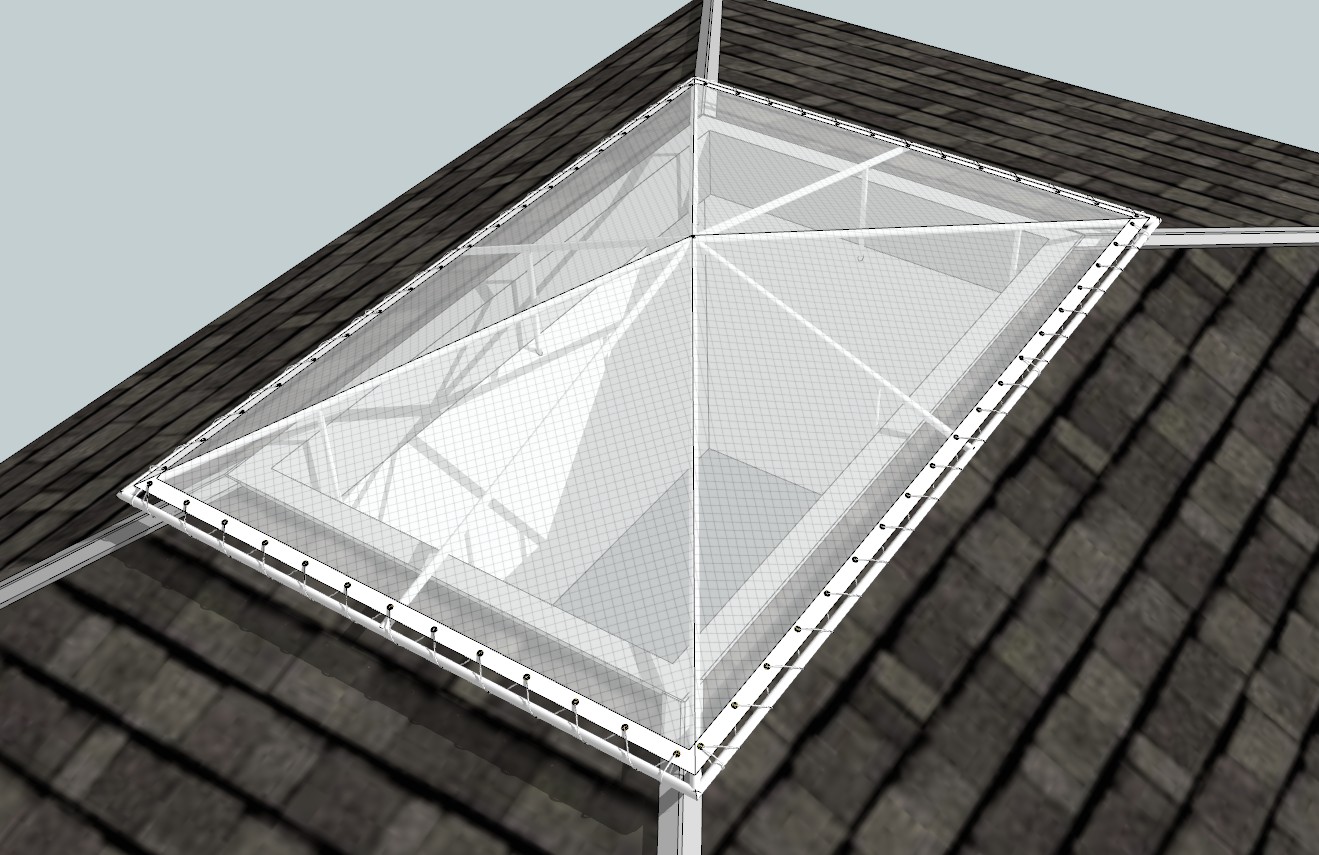

                  それならと何時もより力を入れて書き込んでみました。


                  ハトメとロープも入れてみました。
                  ちなみにハトメ28#150@ロープ5ミリの設定です
                  糸入り透明なのでふちには補強を入れてネ

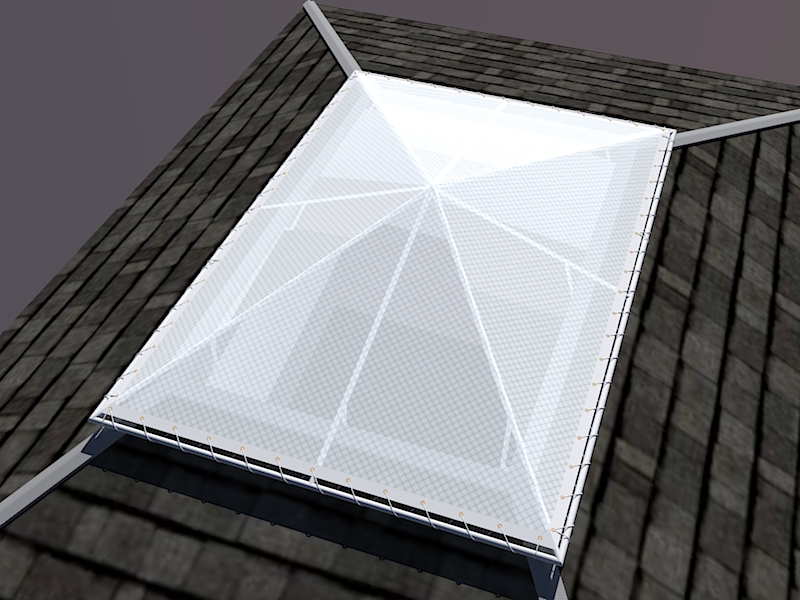

                  レンダリングも
                  テントの透明度を表現するのが難しいですね

                  | スケッチアップ | 11:00 | comments(0) | trackbacks(0) | - | - |
                  スケッチアップの施工図
                  0
                    おはようございます
                    今回の物件は開閉式テントW5000xD4700−2スパン
                    レールはOSベンダー
                    スライダーはヤマテン(リードスライダーは高さを改造しました、)
                    パイプは電材Φ19mm
                    キャンバスはテイジンハリケーンでした。
                    フレームはメッキ仕上げ
                    部材はステンレス仕様
                    フレームの加工と開閉装置の取り付け位置方向などを
                    スケッチアップで組み立てて加工しました。
                    開閉装置のロープの通し方に一番苦労しましたね
                    メッキ仕上げと言う事で現場で加工ができないので滑車の方向向きとか
                    今回はスケッチアップが大変役立ちました。
                    施工の一部ですがご紹介します。





                    | スケッチアップ | 08:04 | comments(0) | trackbacks(0) | - | - |
                    開閉式テント
                    0
                      おはようございます
                      今回は開閉式テントのイメージです
                      バカぢからでも投稿しましたが
                      それに次いでもう一つ
                      水切り方向が逆なのです。
                      こんなやり方でいいのでしょうか?
                      既存のワイヤーを使ってできる方法を提案して欲しいと言われ
                      パーゴラ式で提案しました。

                      こんなデーターも作ってしまった(笑)

                      | スケッチアップ | 07:53 | comments(3) | trackbacks(0) | - | - |
