スケッチアップ(入門編)写真照合
0
    こんにちは、今回は写真照合を説明します。

    ウインドウ→写真照合をクリックします。



    サブ画面の+をクリックします。



    背景イメージファイルを選択でモデリングしたい写真を指定して開くをクリックします。



    下画面のようにラインが表示されます。

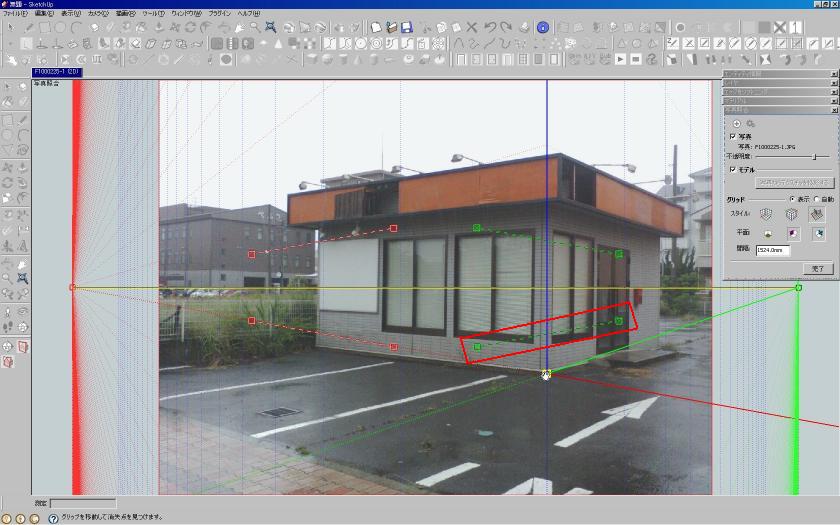

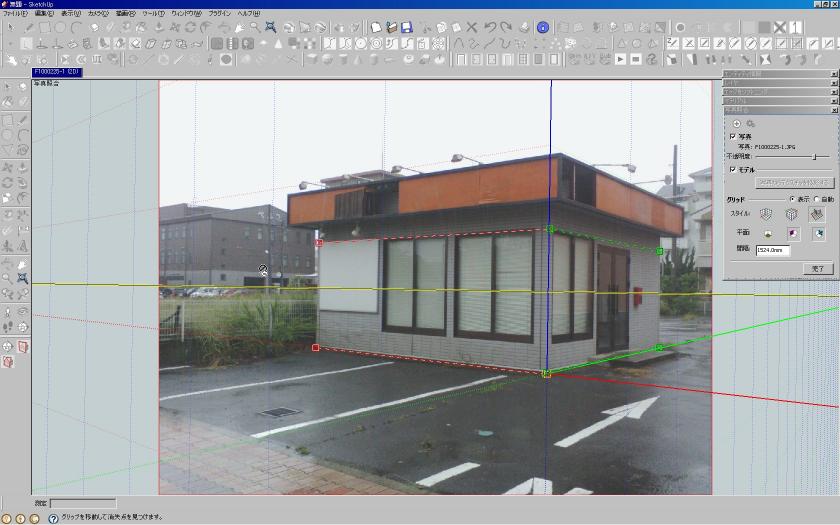

    はじめに赤丸のポイントを下画面のように移動します。



    次に緑に点線を建物のラインに合わせます



    緑を合わせたら赤の点線も下画面のように合わせます。

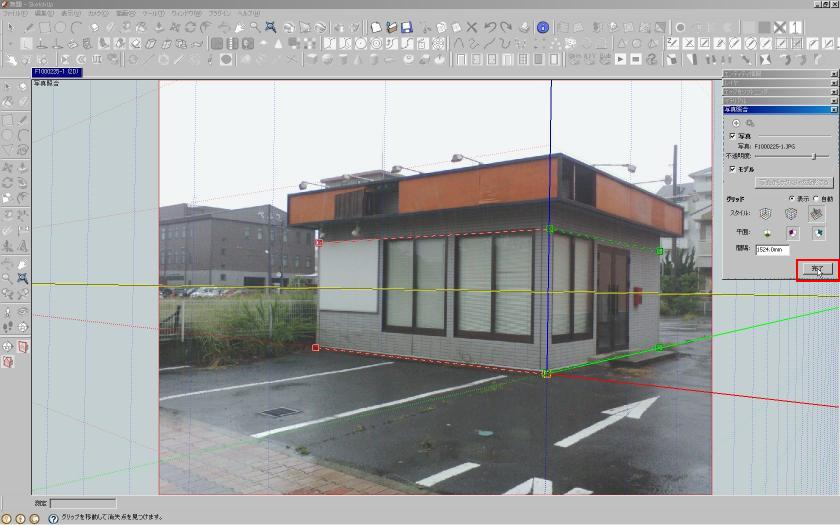

    合わせ終わったら完了をクリックします。

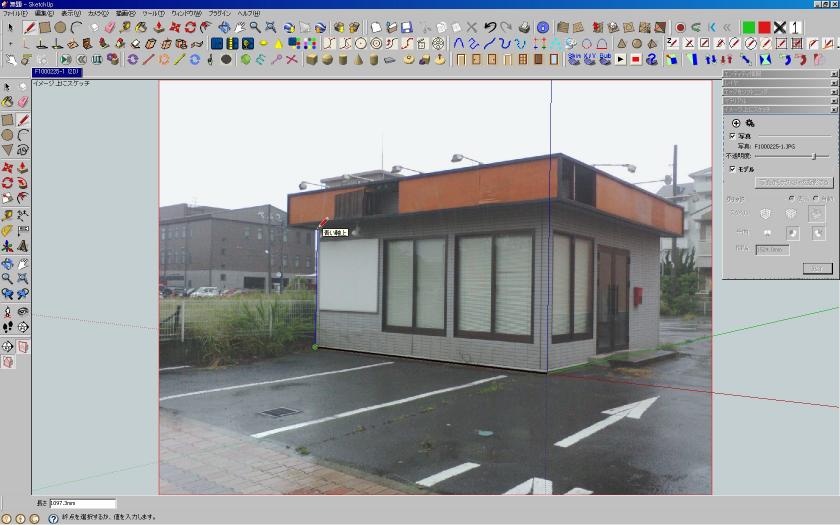

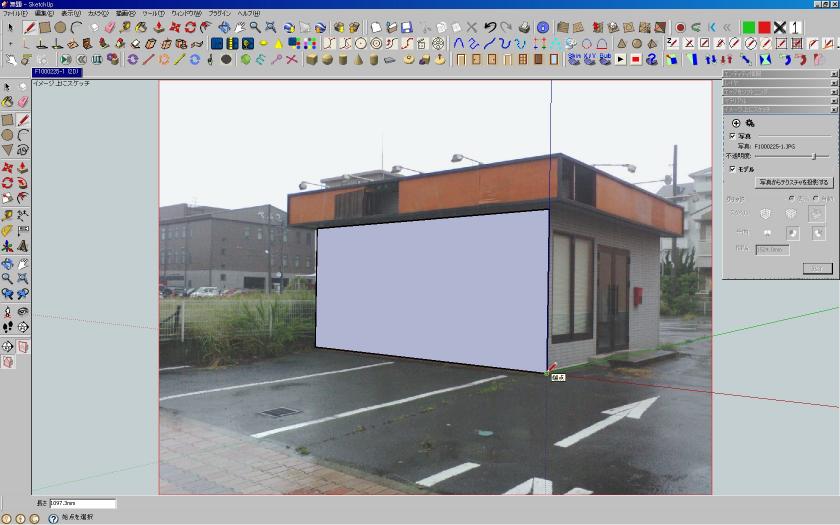

    次に下画面のようにペンツールで建物にあわせてラインを引き面を製作します。



    プッシュ/プルツールで反対側に押し出します。

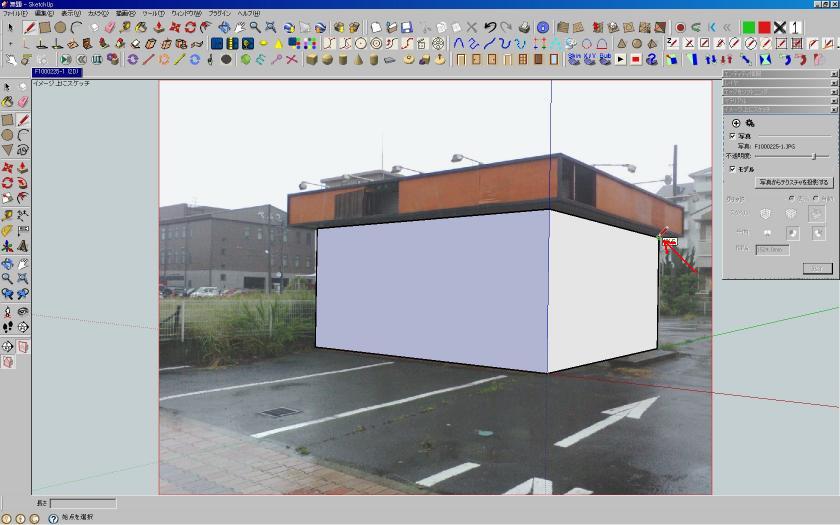

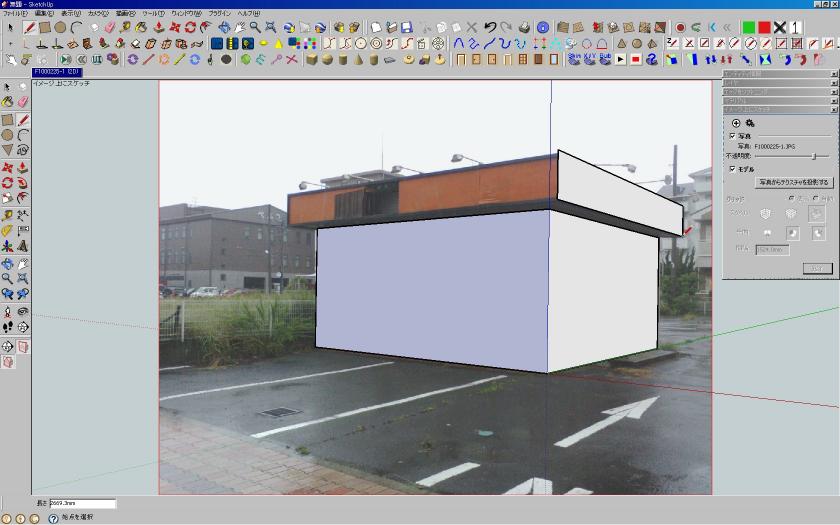

    上部の部分も同じように製作します。(ペンツールを一度矢印の位置にあわせて補助線に沿って書き始めるとうまくいきます。)

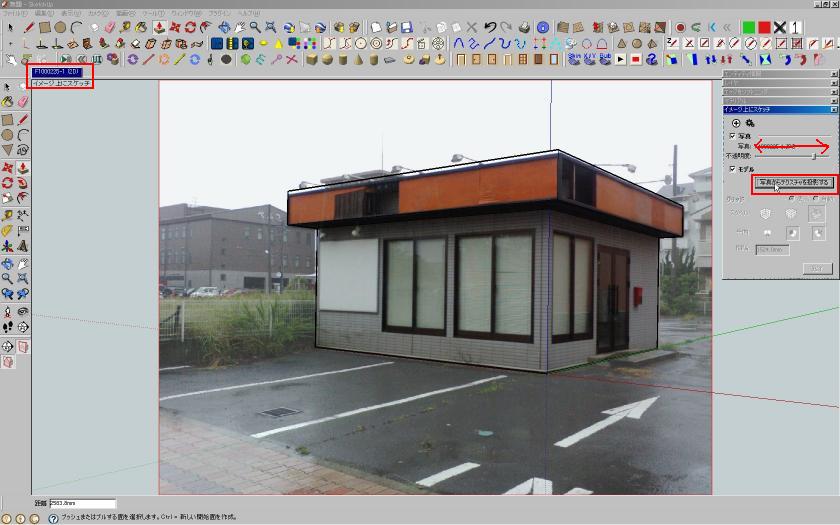

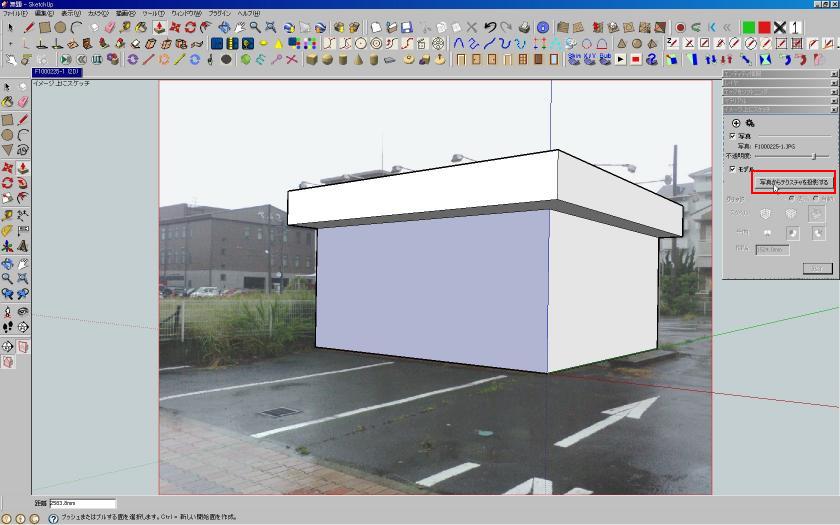

    上部をプッシュ/プルツールで製作したら、(写真よりテクスチャを投影する)をクリックします。不透明度のバーを左にスライスすると背景が透明になります。

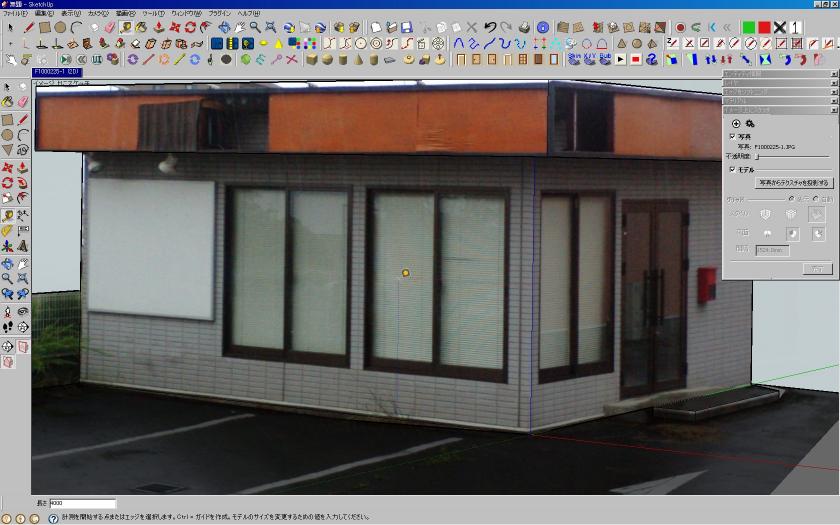

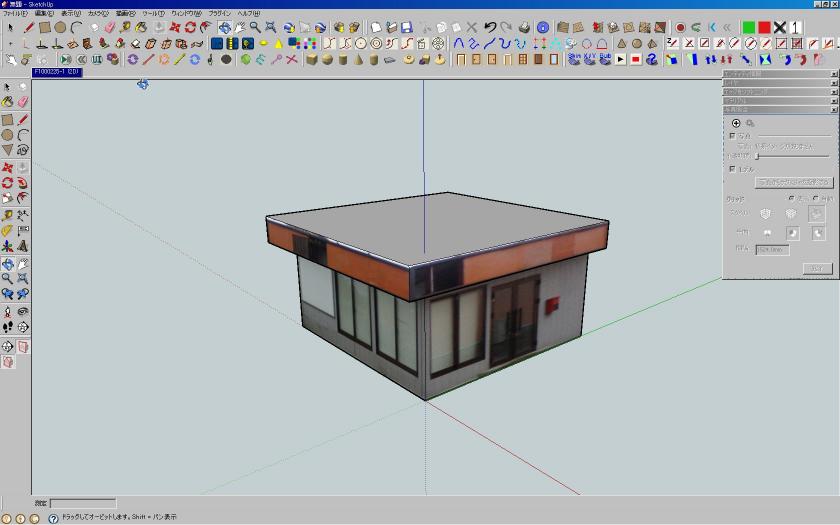

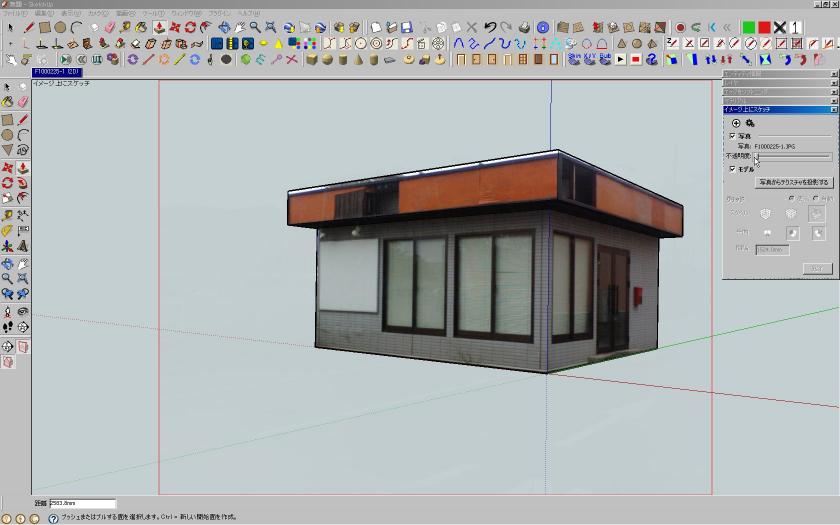

    この時点で3Dになっています。同じ要領で他も製作します。



    最後にメジャーツールで実際の寸法に合わせます。

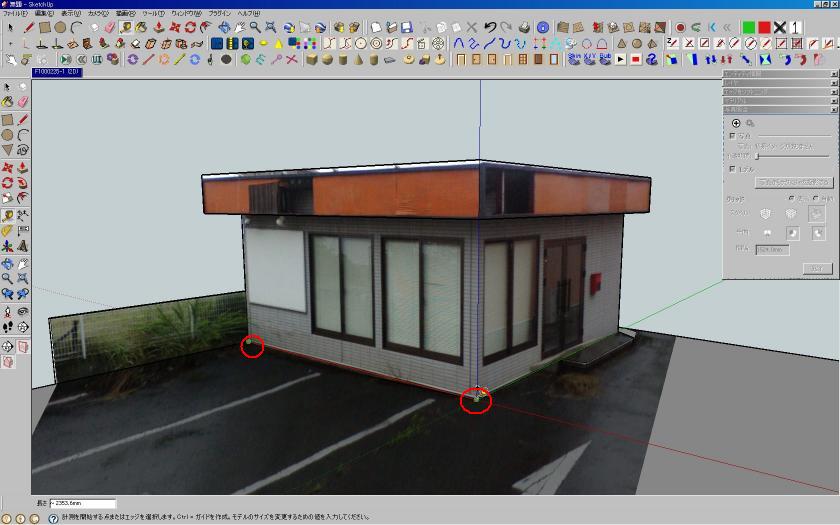

    下画面のように建物の端からメジャーツールで寸法を測りEnterをクリックします。

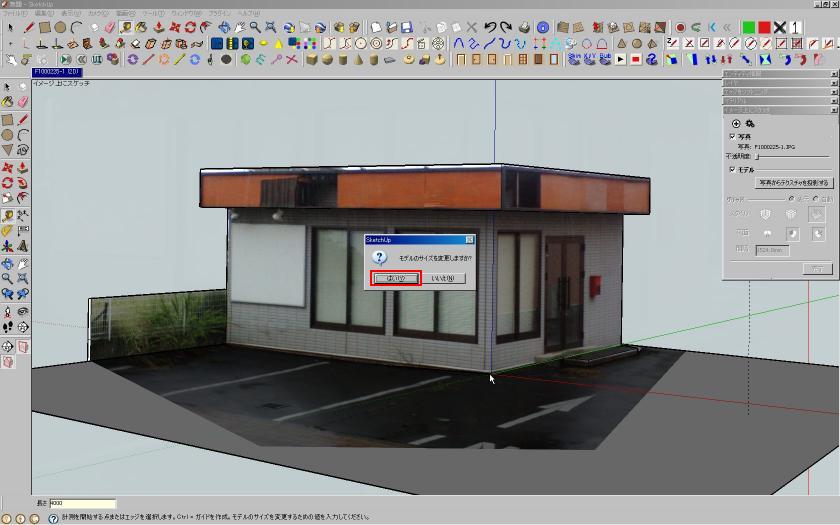

    サブ画面の(モデルのサイズを変更しますか?)で はい をクリックすると原寸に変更されます。




    次はテントを合成する手順を説明します。写真は二方向が解るような物が合わせやすいです、なれてくれば複雑な建物も出来るようになります。
