スケッチアップ 展開図2
0
    やっと更新できます。
    今回は前に紹介した展開図について、
    展開プラグインはここからダウンロード
    http://sketchuptips.blogspot.com/2007/08/plugin-unfoldrb.html
    先日友人に頼まれた機会カバーを紹介します。

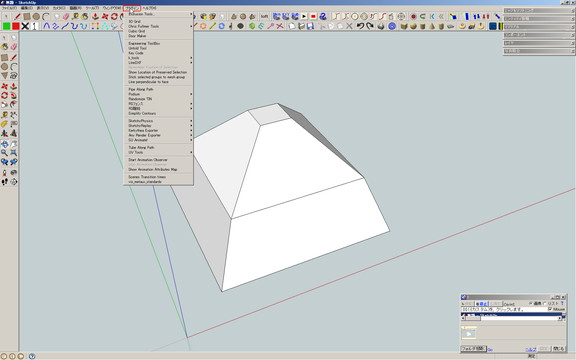

    こんな感じの3000m/m*3000m/m

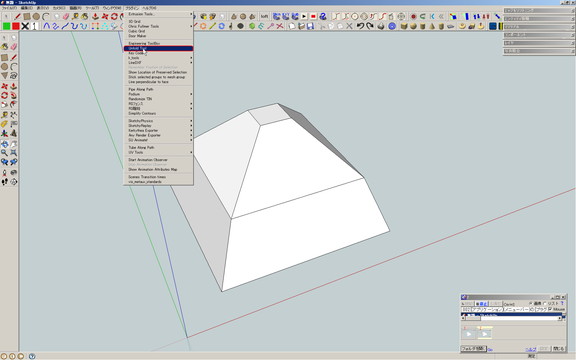

    展開プラグイン Uufold tool

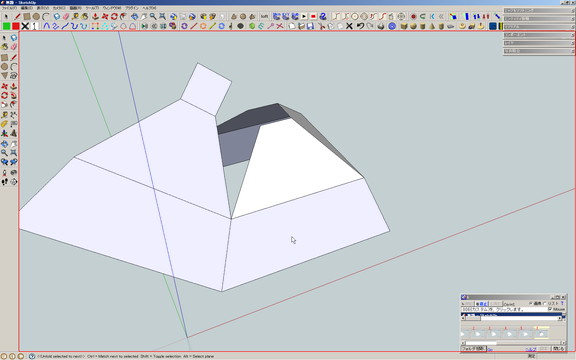

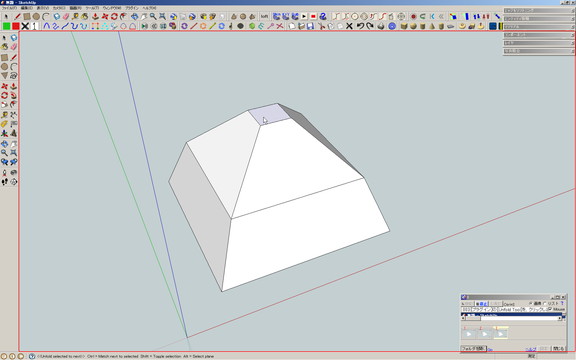

    Uufold tool使ってモデルの頂点からクリックしていきます

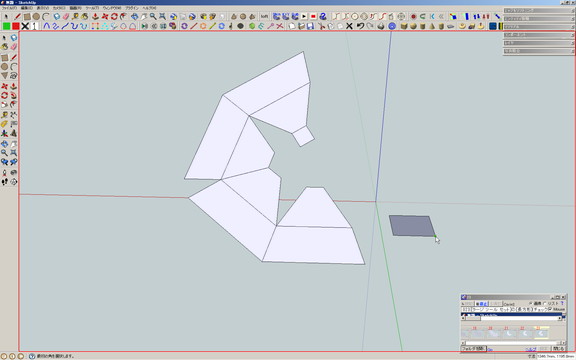

    全体を展開したら、正方形ツールで別に四角を製作します。


    展開した図形を選択ツールで全て選択して展開プラグインで Uufold toolで正方形をクリックすると平面図になります。



    次にDXFファイルで保存します。
    DXFファイル出力プラグイン(LineDxf3m.lzh)使って。プラグインはここからダウンロード
    http://akitenh.dip.jp/blog/cat7/sketchup_1/

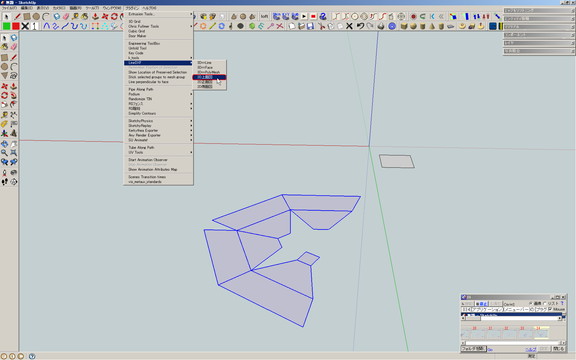

    展開した図形を選択ツールで全て選択してDXFファイル出力プラグインで

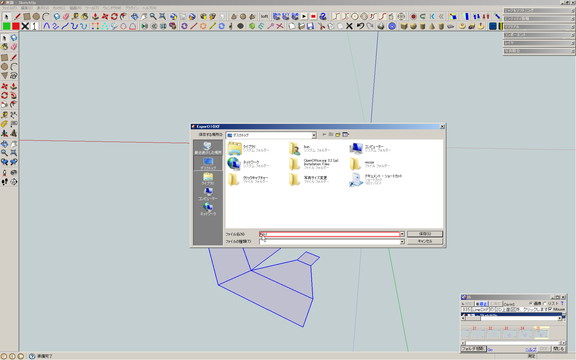

    2D上面図をクリックして適当な名前で保存します。

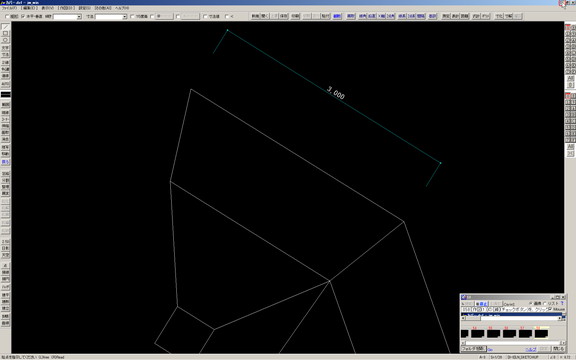

    保存したDXFファイルをJWWCADで開いて寸法を確認します。



    残念ながら曲面は展開できませんが、エアーアーチなどは展開して図面に起こして製作できます。
    | スケッチアップ | 01:55 | comments(5) | trackbacks(0) | - | - |
    コメント
    同じく古い記事に書き込みすいません。
    Uufold toolをダウンロードしたいのですが、よければ
    解決策を教えていただけないでしょうか?
    | あさ | 2016/11/24 4:44 PM |
    管理者の承認待ちコメントです。
    | - | 2016/07/06 12:26 PM |
    にゃん吉様ダウンロードサイトがエラーになります
    解決方法は私にメールして頂ければ折り返します
    | nagao | 2016/07/06 12:18 PM |
    確かにページが移行していますね。調べて見ますのでしばらくお待ちください。
    | nagao | 2016/07/04 7:41 AM |
    すみません
    古い記事に書き込みして・・・
    SketchUp 2016 にてこの機能を使いたいのですが
    プラグインのサイトからダウンロードできなくなって
    しまいました。
    もう対応して無いのでしょうか?
    | にゃん吉 | 2016/07/03 10:56 PM |
